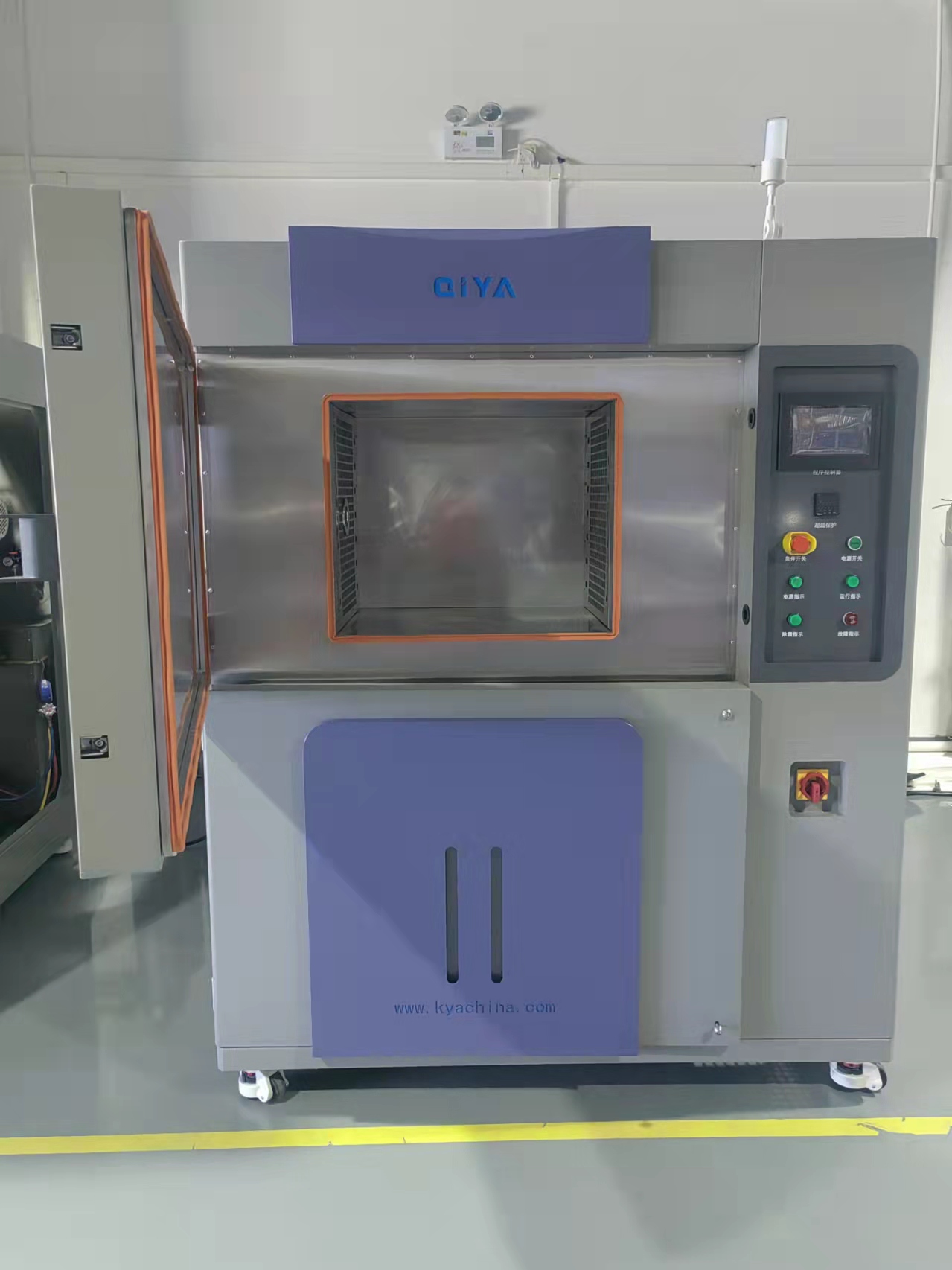

冷热冲击试验箱用途：该产品适用于电子元气件的安全性能测试提供可靠性试验、产品筛选试验等，同时通过此装备试验，可提高产口的可靠性和进行产品的质量控制。

一、控制方式与特色

平衡调温控制系统（BTHC），以P.I.D方式控制SSR，使系统之加热量等于热损耗量，故能长期稳定的使用。

二、冷热冲击试验箱性能：

1. 试验室温度：-40℃～+150℃

2. 温度均匀度：±1.0℃

3. 温度精度±0.1℃；温度偏差≤±2℃
4. 控制点温度恢复时间:≤5 分钟.
5. 高低温循环次数:可达 次
6. 试验方式:三箱式.

7. 高温室温度： 200℃

8.低温室温度： -70℃

9. 温度预热时间：约25min

10.温度预冷时间：约90min

11.试验物重量：15kg

12.冷冻系统：二元式

13.冷凝方式：风冷式

14.冷   媒：环保冷媒R404A/R23

15.控制方式：微电脑可程控+PID+SSR

16.发 热 量：该机台最大允许负载发热量为300w

三、结构及材质：

1. 内箱材质：高级境面不锈钢板SUS#304

2. 外部材质：烤漆

3. 保温材质：硬质Polyurethane发泡及玻璃棉

4. 加 热 器：鳍片散热管形不锈钢电热管

5. 送风循环系统：

a.进口750W马达，2只

       b.不锈钢加长轴心

c.多翼式扇叶（SIROCCOFAN）

6.箱门：单片门，左开

       a.嵌入式把手1支

       b.后钮：SUS#304

7. 冷冻系统：全密闭式压缩机

   a.压缩机：原装进口全密式法国泰康二套

   b.冷媒：环保冷媒

   c.冷凝器：水冷式壳管式冷凝器

   d.蒸发器：鳍片式多段式

e.其它附件：干燥剂，油分离器，冷媒流量阀，修理阀

       f.膨胀系统：容量控制之冷冻系统

8. 人机接口控制系统：采用进口Reals8226液晶显示触摸式屏幕，中英文可切换，带USB接口

a.控制器规格：

          •进口程控器

          •温度分辨率：0.1℃

          •具有高温、低温储存槽及测试槽温度显示功能

          •测温体：DIN规格热电偶3组

          •PID控制方式

b．画面显示功能：

•采用图控软件画面对谈式，屏幕直接触摸选项，包括开机设定、曲线显示、循环、程序、显示画面、辅助设定、系统开启程序容量及控制功能

•具高温槽温度，设定温度，低温槽温度，设定温度，试验槽温度，试验周期数设定及指示

•可显示目前执行状态、温度设定值、时间设定值、剩余时间、剩余循环次数

•温度程序设定以图形曲线显示，具实时显示程序曲线执行功能

•具有显示故障状态及说明故障排除方法

c.程序容量及控制功能：

•可使用的程序量：最大32组

•可重复执行命令：每一个命令可9999次

•时间设定0～99Hr59min

•具有预约启动功能

•按键及画面锁定（LOCK）功能

•化霜温度时间设定

9. 主要配件：

a.日制漏电断路器3P 100A 1只

b.气动门3只

c.总电源开关1只

d.电磁接触器：台湾TAIWAN 50A

e.固态继电器：台湾FOTEK 220V 40A

10．安全装置：

  超温保护装置，欠相保护装置，电动机过负载保护开关，压缩机过热保护开关，

  压缩机高压保护开关，压缩机过电流保护开关，蜂鸣器，漏电断路器

11．测试孔：机体左侧50mmØ孔1只，附不锈钢孔盖2只

12．标准配置：

a.不锈钢SUS#304网状置物盘2片

         b．不锈钢可调整间距50mm置物架轨道2组

        c.含水塔15吨、水泵及15米内安装工程。

        d.第三方计量机构合格校准报告1 份

         e.控制器使用说明书一套，操作说明书一套

13．迫紧：硅胶发泡迫紧

四、周围环境：

     1.可容许使用温度范围0～35℃

     2.性能保证范围：5～35℃（降温时间及最低达到温度参考第一条）

五、使用电源：AC 3ψ5W380V 50HZ ；最大功率：18KW

六、满足标准：

      可满足GB/T 2443.1-2001试验A:低温试验方法

          GB/T 2443.2-2001试验B:低温试验方法

         GB/T 2443.22-2002试验N:低温试验方法

           GJB 150.3-1986高温试验

          GJB 150.4-1986低温试验

           GJB 150.5-1986温度冲击试验

七、售后服务

     1.设备质量保证期为验收合格之日起12个月内，终身维护；

     2.设备在质量保证期内，需方在遵守保管，使用和安装规则的条件下，产品因本身质量原因出现故障，供方派人上门维修，产生的一切维修费用由供方承担。如因需方使用人员操作不当造成该设备损坏或不能正常工作，产生的一切费用由需方承担；

     3.保修期外，供方保证需方长期的技术服务和维修服务，酌情收费；
