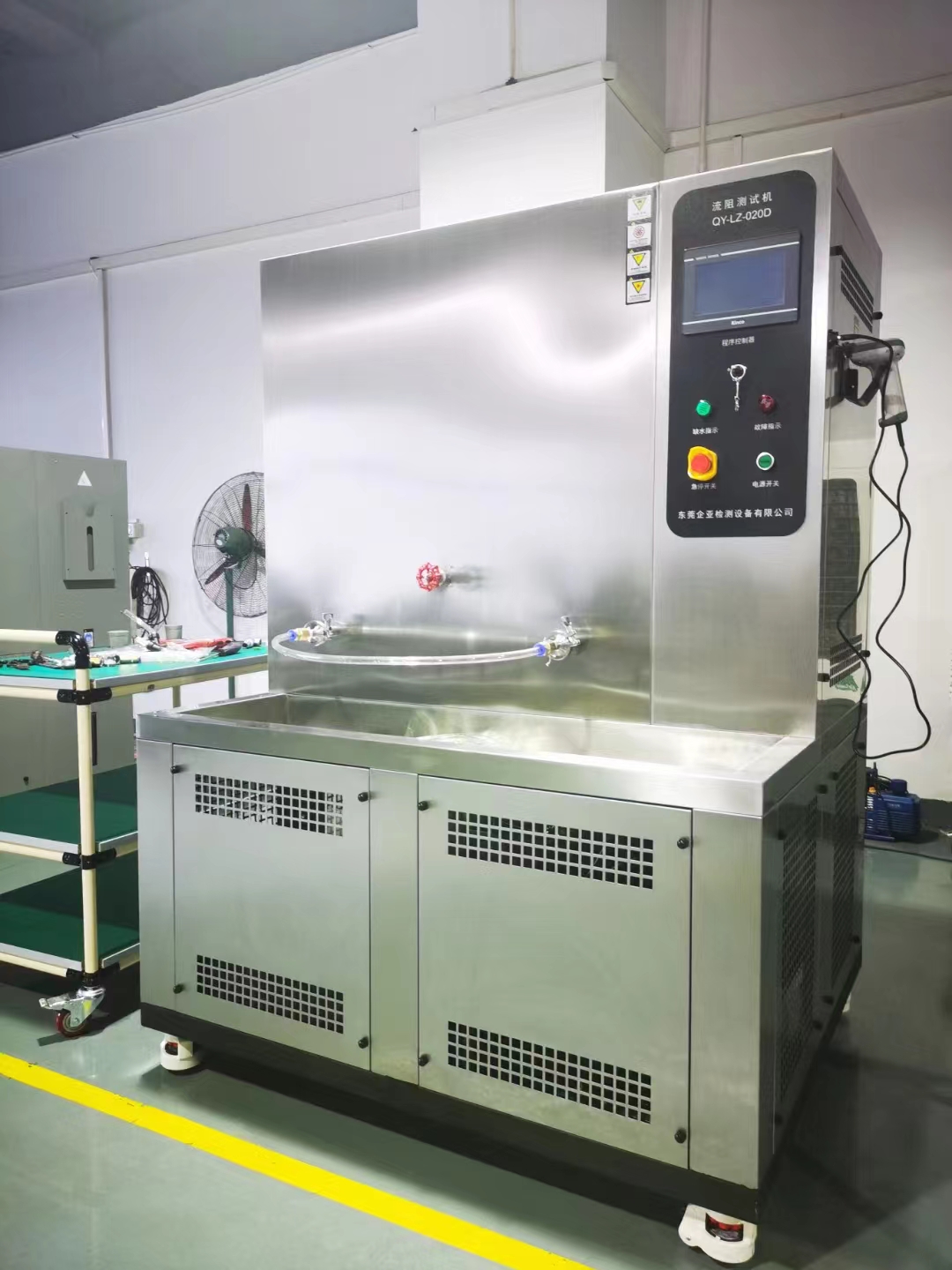

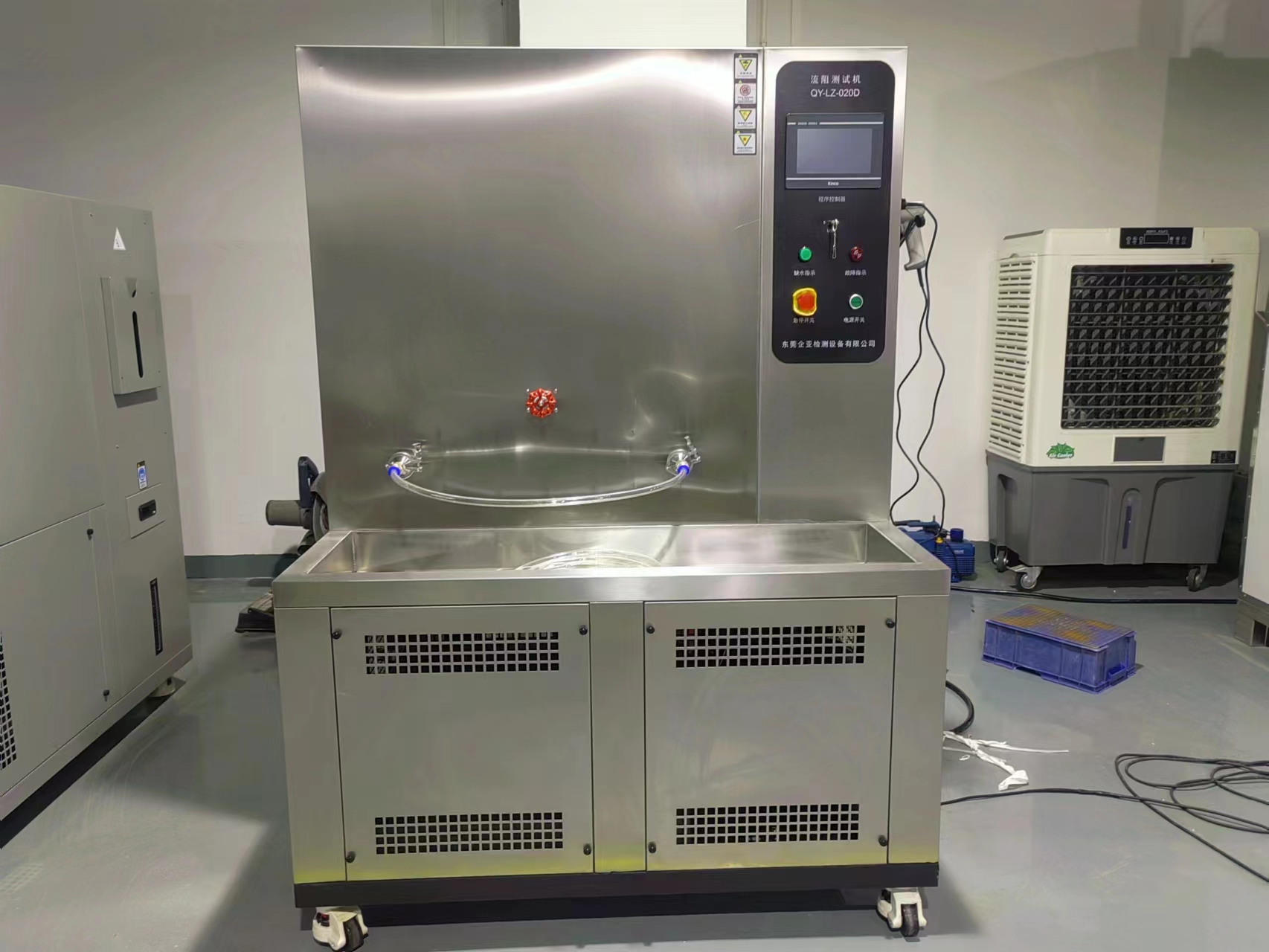

一、产品简介：
    本机采用高精度压力及流量传感器，利用机械装置配合我司独自开发的双重压力控制系统组成控制核心，使压力控制精度高，可针对高要求的压力及流量产品的测试。

二、设备特点：

1、采用标准化、模块化设计，将来可以在本机的基础上进行功能扩展，节省后期设备投入。

2、设备可满足客户要求。

3、高强度SUS304不锈钢机身，不生锈且坚固耐用。

4、设备体积小，占用空间小，安装有脚轮，可以自由移动。

5、准备时间与以往同类设备相比大大缩短，可以快速投入试验。

6、设备的功耗低，和同行业相比，设备的耗电量减少1/5~1/4，节省使用成本。

7、采用PLC工控系统，可以长时间无故障运行，降低维护成本。

8、自动化程度高，在触摸屏上设定参数，减少手动设备调整。

9、具有故障报警功能，发生故障自动保存测试数据
三、参照标准：（按客户要求）
   流阻测试要求：通入50%体积浓度乙二醇水溶液，进口温度为15℃±1℃，流量为10±0.5L/min的条件下测试5min后，流阻≤40KPa，需要100%测试；

四、工作原理：

将恒温恒流的乙二醇水溶液通过水泵输入测试产品，测试稳定5min后自动采集产品的进出品压力差值。
五、技术参数：

1、机箱材质：采用内外不锈钢（SUS304）制作而成
    2、设计工位：1工位

3、水温：5~80℃温度可自行设定控制（带制冷机）

4、水压：0~0.5MPa可调（自动调节）

5、压力精度：±0.2%FS

6、流阻显示范围：0~200Kpa

7、流量范围：3.5~25L/min

8、流量测试精度：±0.5%
    9、测试产品安装方式：手动安装

10、工作电压：单相AC380V，带接地

11、最大功率：9.5KW
    12、控制系统：PLC+7寸人机界面
    13、供水管道：由SUS304#不锈钢及PVC组成

    14、外形尺寸：约长1500mm*宽1200mm*高1800mm

​

六、售后服务：

设备质量保证期为验收合格之日起12个月内；设备在质量保证期内，需方在遵守保管，使用和安装规则的条件下，产品因本身质量原因出现故障，供方派人上门维修，产生的一切维修费用由供方承担。如因需方使用人员操作不当造成该设备损坏或不能正常工作，产生的一切费用由需方承担；保修期外，供方保证需方长期的技术服务和维修服务，酌情收费。
